מיקום המוצר
JINGSUN JAM132D 815-850N הוא 210 מ"מ רקיק 132 חצי-חיתוך מסוג N מסוג TOPCon דו-פנים מודול PV זכוכית כפולה, המכסה הספק מ-815W עד 850W.
הוא מאמץ זכוכית כפולה מחוסמת בגודל 2.0 מ"מ+2.0 מ"מ מצופה חצי-, הוא תומך במתח מערכת DC גבוה של 1500V.
מאזן ייצור חשמל גבוה, עמידות מעולה למזג האוויר ועלות הון נמוכה, זהו מודול PV PV-האופטימלי עבור מפעלי PV בקנה מידה-תועלת ופרויקטים של גג C&I.
יתרונות הליבה מובחנות
עוצמה- גבוהה במיוחד ויעילות מעולה
תפוקת מודול בודד מקסימלית מגיעה ל-850W עם יעילות שיא של עד 27.12%, סובלנות הספק 0~+5W חיובית בלבד, ללא אובדן הספק שלילי, מספקת ייצור חשמל גבוה יותר באותה טביעת רגל.
מקדם טמפרטורה נמוך לתפוקה שנתית יציבה
מקדם טמפרטורה Pmax -0.350% בלבד/מעלה בלבד, הרבה פחות ירידה בהספק בטמפרטורה גבוהה מאשר מודולים מסורתיים מסוג P. השפלה השנתית של הספק ליניארי היא רק 0.45%, מה שמבטיח הכנסה יציבה מהספק למשך 30 שנה.
חצי-חיתוך רב-עיצוב פסים עם הגנה מרובה-הפחתת אובדן
פריסת חיתוך של 132-תאים (6×22) לחצי-ממטבת אובדן הצללה, מדכאת נקודות חמות ומשפרת את ההתנגדות למיקרו-סדקים, חותכת באופן דרסטי את אובדן החשמל לאתרים עם הצללת עצים ובניינים.
זכוכית כפולה דו-פנים לתוספת כוח
מבנה זכוכית כפול מבטל את הסיכון להזדקנות של יריעת פלסטיק קונבנציונלית. עיצוב דו-פנים מספק עד 10% תפוקת כוח נוספת על ידי לכידת אור מוחזר על הקרקע, אידיאלי עבור אתרים מכוסי דשא, חול ושלג-. עומס סטטי קדמי 5400Pa ועומס סטטי מאחור 2400Pa מספקים עמידות מצוינת לשלג ולרוח.
מערכת מתח גבוה של 1500V כדי להוזיל את עלות BOS הכוללת
תואם למתח מערכת IEC 1500V DC, מאפשר ליותר מודולים לכל מחרוזת להפחית את צריכת הכבלים, מתלים וממירים, ובכך להפחית ביעילות את ה-CAPEX הראשוני של מפעלי PV.
פרמטרים בסיסיים
|
פָּרִיט |
מִפרָט |
|
סוג תא |
N-הקלד TOPCon |
|
גודל וכמות רקיק |
210 מ"מ, 132 חצי-תאים חתוכים (פריסת 6×22) |
|
מימד כולל |
2384×1303×33 מ"מ |
|
משקל נטו |
38.5 ק"ג±3% |
|
תצורת זכוכית |
2.0 מ"מ+2.0מ"מ מצופה חצי-זכוכית כפולה מחוסמת |
|
תיבת צומת |
מדורג IP68, 3 דיודות עוקף |
|
מַחבֵּר |
תואם MC4 |
יתרונות טכניים עיקריים
N-Type TOPCon High-טכנולוגיית תא יעילות
מודולי PV רגילים מסוג P- סובלים מנפילת הספק חמורה תחת טמפרטורת סביבה גבוהה. התאים מסוג N- שלנו כוללים ביצועי טמפרטורה יוצאי דופן:
מקדם טמפרטורה של Isc: +0.045%/מעלה
מקדם טמפרטורה של Voc: -0.275%/מעלה
מקדם טמפרטורה של Pmax: -0.350%/מעלה
פחות הפחתה במתח בקיץ חם ובאזורים טרופיים, תגובת אור חלשה- טובה יותר, ותגובת אור -לטווח ארוך- נמוכה בהרבה, לעומת מודולים מסוג P-.
מבנה אופטימלי של חצי-Cut + Multi-
132 חצי-תאים חתוכים מפצלים זרימת זרם כדי לפתור שלוש נקודות כאב מרכזיות בתעשייה:
אובדן כוח חמור הנגרם מהצללה חלקית;
סיכוני נקודה חמה המובילים לשחיקת מודול;
מיקרו-סדקים שנוצרו במהלך הובלה והתקנה.
משפר את סבילות התקלות ומפחית את עלויות ההחלפה והתחזוקה לאחר-הפעולה.
מעטפת זכוכית כפולה דו-פנים אטומה לחלוטין
הצדדים הקדמיים והאחוריים מאמצים זכוכית מצופה חצי- מחוסמת בגודל 2 מ"מ, ומסירים לחלוטין את הגיליון האחורי של פלסטיק חדיר ומים{{2}:
עמיד למים, עמיד בפני-לחות, עמיד בפני מלח-ריסוס ועמיד בפני UV-, מאריך מאוד את חיי השירות עבור אתרים אלקליים בחופים ומלוחים-;
הצד האחורי לוכד אור מוחזר לקרקע לייצור חשמל דו-צדדי, עד 10% תפוקת כוח נוספת;
ללא כשל הצהבה או דלמינציה של הגיליון האחורי, מתאים לפעולה חיצונית מעל 25 שנים.
תאימות מערכת מתח גבוה 1500V
מתח מערכת מרבי עד 1500V (תקן IEC), עם נתיך סדרה מקסימלי בדירוג של 25A.
עיצוב-מתח גבוה מקצר את אורך הנחת הכבלים ומפחית את כמות התיבות והשילובים, מה שמפחית משמעותית את עלות ה-BOS - פתרון עלות ליבה-להורדת עלות-מפעלי PV PV בקנה מידה גדול.
תיבת צומת אטומה לחלוטין IP68
מובנות-ב-3 דיודות עוקפות כדי לבודד תאים מוצללים באופן אוטומטי ולהימנע מכיבוי מלא-של המודול. דירוג IP68 אבק ומים מבטיח פעולה יציבה תחת גשם כבד, סופת חול ומזג אוויר קיצוני.
פרמטרים חשמליים של STC
מצב בדיקה: קרינה 1000W/m², טמפרטורת התא 25 מעלות, AM1.5G
|
דֶגֶם |
Pmax(W) |
ווק(V) |
Vmp(V) |
Isc(A) |
Imp(A) |
יעילות מודול |
|
JAM132D-815 |
815 |
52.77 |
45.82 |
19.10 |
17.79 |
24.62% |
|
JAM132D-820 |
820 |
52.82 |
45.92 |
19.17 |
17.86 |
24.97% |
|
JAM132D-825 |
825 |
52.92 |
45.99 |
19.21 |
17.94 |
25.37% |
|
JAM132D-830 |
830 |
53.01 |
46.09 |
19.27 |
18.01 |
25.77% |
|
JAM132D-835 |
835 |
53.09 |
46.21 |
19.32 |
18.07 |
26.02% |
|
JAM132D-840 |
840 |
53.16 |
46.30 |
19.38 |
18.14 |
26.42% |
|
JAM132D-845 |
845 |
53.22 |
46.43 |
19.44 |
18.20 |
26.77% |
|
JAM132D-850 |
850 |
53.30 |
46.53 |
19.51 |
18.27 |
27.12% |
הערות: סובלנות הספק 0~+5W; סובלנות למדידת STC: Pmax ±3%, Voc ±2%, Isc ±4%
פרמטרים חשמליים של NOCT
טמפרטורת תא הפעלה נומינלית: 45±2 מעלות
|
דֶגֶם |
Pmax(W) |
ווק(V) |
Vmp(V) |
Isc(A) |
Imp(A) |
|
JAM132D-815 |
818 |
52.44 |
45.82 |
21.18 |
17.86 |
|
JAM132D-820 |
823 |
52.54 |
45.92 |
21.23 |
17.98 |
|
JAM132D-825 |
828 |
52.64 |
45.99 |
21.28 |
18.00 |
|
JAM132D-830 |
833 |
52.74 |
46.09 |
21.33 |
18.07 |
|
JAM132D-835 |
838 |
52.84 |
46.21 |
21.37 |
18.13 |
|
JAM132D-840 |
843 |
52.94 |
46.30 |
21.42 |
18.21 |
|
JAM132D-845 |
848 |
53.04 |
48.43 |
21.47 |
18.26 |
|
JAM132D-850 |
853 |
53.14 |
48.53 |
21.52 |
18.33 |
פרמטרים סביבתיים ומכאניים כלליים
טווח טמפרטורת הפעלה: -40 מעלות ~ +85 מעלות
NOCT: 45±2 מעלות
מתח מערכת מרבי: 1500V (IEC)
מקס סדרת נתיך דירוג: 25A
עומס סטטי קדמי: 5400Pa; עומס סטטי מאחור: 2400Pa
תוספת כוח דו-פנים מקסימלית: 10% (תלוי באלבדו הקרקע)
סוג יישום אש: Class A
מפרט מכאני וכבלים
כבל פלט: 4 מ"מ (IEC) / 12AWG (UL); אורך סטנדרטי +400 מ"מ / -200 מ"מ, אורך ניתן להתאמה אישית
מחבר: תקע ושקע תואם MC4
אריזה: 33 מודולים למשטח; 594 מודולים לכל מיכל 40'HC
מדיניות אמינות ואחריות מורחבת
כיסוי אחריות כפול
15 שנות אחריות מלאה למוצר
התחייבות ללא פגמי חומר, אומנות והרכבה בתוך 15 שנים. שירות תיקון או החלפה מסופק עבור כשלים לא-מלאכותיים.
30 שנות אחריות למתח ליניארי
התחייבות-מובילה בתעשייה-לטווח ארוך, הפחתת חשמל ליניארית שנתית מוגבלת ל-0.45% בלבד, מה שמבטיח תפוקת חשמל יציבה והכנסות למפעלי PV לאורך 30 שנה.
עמידות בפני מזג אוויר- רב-ממדית
קיבולת עומס מכנית גבוהה: עומס שלג קדמי של 5400Pa מתאים לגובה-גבוהים ולאזורי שלג כבדים; עומס רוח אחורי 2400Pa עומד ברוח חזקה.
פעולה יציבה-בטמפרטורה מלאה: ייצור חשמל רגיל מ-40 מעלות קור קיצוני עד טמפרטורה גבוהה של 85 מעלות, תואם לכל אזורי האקלים.
אנטי-מיקרו-סדקים וסיכון נמוך לנקודה חמה: עיצוב חצי-חתך מפחית את זרימת הזרם כדי למנוע שריפה של נקודות חמות ומסכנות שריפה.
זכוכית כפולה עמידה בפני-קורוזיה: ללא יריעת פלסטיק, עמידה באזורי תעשייה-אלקליים מלוחים, מלוחים ובעלי אווירה קורוזיבית גבוהה.
עיצוב בטיחות חשמל
תיבת צומת עמידה למים IP68 עם דיודות מעקף עצמאיות לבידוד תאים מוצללים באופן אוטומטי. תואם לחלוטין לתקני הבטיחות של חברת החשמל, דרגת אש A להפעלה בטוחה של מפעל PV.
פתרונות יישום של-תרחיש מלא

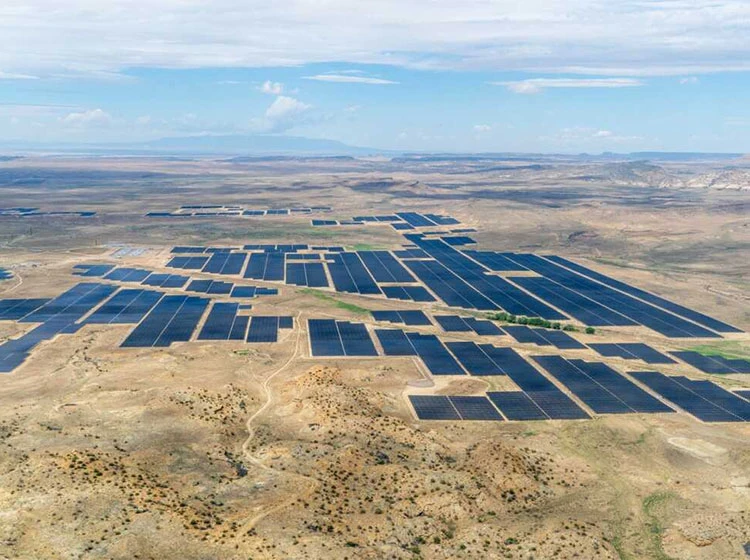

שירות-מפעלי PV קרקעיים בקנה מידה
815–850W הספק גבוה מפחית את כמות המודול לקיבולת MW; מתח גבוה של 1500V חותך את עלות הכבלים, הערימה והמתלה. זכוכית כפולה דו-צדדית ממקסמת את רווח הכוח במדבר, בשטחי דשא ובשדה שלג, אידיאלית עבור פרויקטים גדולים של PV ברמת -GW.
PV מסחרי ותעשייתי על גג מבוזר
משקל נטו 38.5 ק"ג מתאים לגגות בטון ומתכת. N-ביצועי אור חלשים- מעולים מספקים תפוקה מדור גבוה יותר עבור מפעלים עם הצללה חלקית מבניינים ועצים, מושלם עבור מערכות PV C&I לצריכה עצמית.
פרויקטי קורוזיה בחוף ומלוח-אלקלי גבוה-
עטיית זכוכית כפולה מבטלת את דלמינציה של הגיליון האחורי ונקודות כאב הנפוצות במערכות PV חופי, עמידה בפני ערפל מלח ושחיקת לחות כדי להאריך את חיי השירות של המפעל כולו.
פרויקטים מיוחדים בהתאמה אישית
ישים לפרויקטים משלימים של BIPV, חקלאות ודיג-פשוטים. מבנה דו-פנים מנצל באופן מלא את האור המוחזר מהאדמה החקלאית ומשטח המים כדי להגביר את הכנסות החשמל.
שאלות נפוצות
ש: מהי סבילות החשמל של מודולים?
ת: 0~+5סובלנות חיובית בלבד, הספק פלט של היצרן לעולם אינו נמוך מהספק נומינלי ללא אובדן סטייה שלילי.
ש: כמה כוח נוסף יכולים לייצר מודולים דו-פנים?
ת: עד 10% רווח כוח בהתאם לאלבדו הארקה; הביצועים הטובים ביותר על גגות חול, שלג וגגות לבנים.
ש: מהו מתח המערכת המקסימלי התואם?
ת: 1500V DC (תקן IEC), פתרון אופטימלי-עלויות מתח-גבוהות עבור מפעלי PV גדולים-.
ש: מה מכסה בדיוק פוליסת האחריות?
ת: 15 שנות אחריות למוצר מלא בתוספת 30 שנות אחריות על הספק ליניארי, ירידת חשמל שנתית מוגבלת ל-0.45%.
ש: האם ניתן להתאים את אורך הכבל ומראה המסגרת?
ת: צבעי מסגרת מותאמים אישית ואורכי כבלים חיוביים/שליליים נתמכים, צור קשר עם צוות המכירות לקבלת פתרונות מותאמים אישית.
ש: איזה טווח טמפרטורת עבודה ישים?
ת: -40 מעלות עד +85 מעלות, מתאים לכל אזורי האקלים הטרופיים והקפואים המקומיים ומחו"ל.
