מפרטים בסיסיים

תָא	חצי חצי חצי חצי
מִשׁקָל	38 ק"ג ± 3%
מֵמַד	2384 ± 2MMX1303 ± 2 מ"מ × 35 מ"מ
זכוכית קדמית	2. 0 מ"מ (0. 08 אינץ '), שידור גבוה, AR מצופה חום מחוזק זכוכית
זכוכית אחורית	2. 0 מ"מ (0. 08 אינץ '), חום מחזק זכוכית (זכוכית רשת לבנה)
מספר תאים	132(6×11+6×11)
תיבת צומת	IP גדול יותר או שווה ל 68,3diodes
כבלים ומחבר	4 מ"מ², חיובי (+) 350 מ"מ, שלילי (-) 230 מ"מ (מחבר כלול) קם Twinsel PV-SY02, IP68
מודולים למזרן	31/66
מודולים לכל 40HQ	558 חתיכות

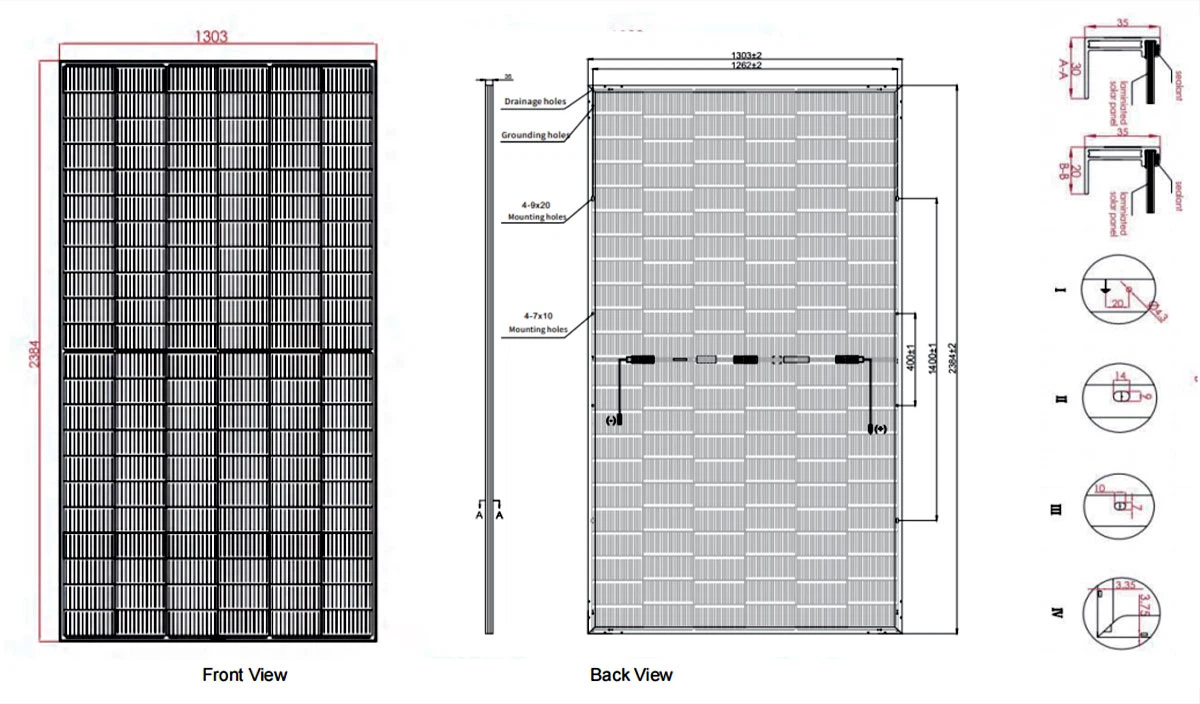

דיאגרמות מכניות

product-1200-704

הערה: צבע מסגרת מותאם אישית ואורך הכבלים הזמינים על פי בקשה

יתרונות מוצרים

1. תפוקת חשמל משופרת:פאנלים סולאריים HJT מורכבים עם תאי HJT בעלי יעילות גבוהה-בוסבר N-Busbar NT, המציעים ייצור חשמל גדול יותר מאשר תאים מסורתיים, וכתוצאה מכך תפוקת כוח משופרת עבור מערכת האנרגיה הסולארית שלך.

2. ביצועי טמפרטורה מעולים:תצורת חצי תאים של פאנלים סולאריים HJT מציעה ביצועים תלויים בטמפרטורה מעולים, ושמירה על יעילות אופטימלית גם בתנאי מזג אוויר חמים.

product-1200-378

3. השפעות הצללה מופחתות:לוחות סולאריים HJT מושפעים פחות מהצללה, מכיוון שתצורת חצי התא של המודול מאפשרת ייצור אנרגיה מהחלק הבלתי מוצל של הפאנל גם כאשר חלק מהפאנל נמצא תחת צל.

4. סיכון מופחת לנקודות חמות:לוחות סולאריים של HJT יש סיכון נמוך יותר לפתח נקודות חמות, מה שעלול לפגוע או להפחית את היעילות של לוח סולארי. זה מוביל לתוחלת חיים ארוכה יותר וייצור אנרגיה עקבי יותר.

5. סובלנות מכנית משופרת:פאנלים סולאריים של HJT נועדו לעמוד בעומס מכני, מה שהופך אותם לחזקים ועמידים, ויכולים לעמוד בתנאי מזג אוויר קיצוניים, ולהבטיח שנים של ייצור אנרגיה סולארית אמינה.

פרמטרים חשמליים ב- STC

סוּג	JAM132S -695 ח	JAM132S -700 ח	JAM132S -705 ח	JAM132S -710 ח	JAM132S -715 ח	JAM132S -720 ח
PMAX מקסימלי PMAX	695W	700W	705W	710W	715W	720W
VOC של מתח מעגל פתוח	49.74V	49.83V	49.92V	50.01V	50.10V	50.19V
מתח כוח מקסימלי VMP	41.71V	41.78V	41.86V	41.94V	42.02V	42.10V
מתח קצר במעגל ISC	17.74A	17.82A	17.91A	18.00A	18.09A	18.18A
AIM	16.68A	16.77A	16.86A	16.95A	17.04A	17.12A
יעילות המודול	22.4%	22.5%	22.7%	22.9%	23.0%	23.2%
סובלנות כוח	0~+5W
מקדם טמפרטורה של ISC (_ ISC)	+0. 047%/ תואר
מקדם טמפרטורה של ISC (_ ISC)	-0. 22%/ תואר
מקדם טמפרטורה של PMAX (_ PMP)	-0. 24%/ תואר
STC	הקרנה 1000 וואט/מ"ר, טמפרטורת התא 25 מעלות, AM1.5 גרם

הערה: נתונים חשמליים בקטלוג זה אינם מתייחסים למודול יחיד והם אינם חלק מההצעה. הם משמשים רק להשוואה בין סוגי מודולים שונים.

סובלנות למדידה ב- STC: PMAX ± 3%, VOC ± 2%ו- ISC ± 4%.

מאפיינים חשמליים עם סל כוח דיירנט (התייחסות ליחס הקרינה של 10%)

סוּג	JAM132S -695H	JAM132S -700H	JAM132S -705H	JAM132S -710H	JAM132S -715H	JAM132S -720H
PMAX מקסימלי PMAX	765W	770W	776W	781W	787W	792W
VOC של מתח מעגל פתוח	49.74V	49.83V	49.92V	50.01V	50.10V	50.19V
מתח כוח מקסימלי VMP	41.71V	41.78V	41.86V	41.94V	42.02V	42.10V
מתח קצר במעגל ISC (א)	19.51A	19.60A	19.70A	19.79A	19.88A	19.98A
זרם חשמל מקסימלי IMP (א)	18.35A	18.44A	18.54A	18.62A	18.73A	18.81A
רדיו ההקרנות (אחורי/קדמי) 10%	כוח דו -מימדי: 70 ± 10%.

תנאי הפעלה

מתח מערכת מקסימלי	1500VDC (IEC)
טמפרטורת הפעלה	40 מעלות ~ +85 תואר
נתיך סדרה מקסימאלי	35A
עומס סטטי מקסימלי, קדמי	5400PA, 1.5
עומס סטטי מקסימלי, בחזרה	2400PA, 1.5
Noct	45 ± 2 מעלות
מחלקת יישומים	כיתה א

הרכב של פאנלים סולאריים HJT

product-1200-827

1. תאים היברידיים בעלי יעילות גבוהה:לוחות סולאריים HJT משתמשים בתאים היברידיים המשלבים את היתרונות של סיליקון גבישי וטכנולוגיות סרט דק. זה מאפשר קצב יעילות גבוה יותר, מה שאומר שפאנלים סולאריים HJT יכולים לייצר יותר חשמל מאשר פאנלים סולאריים קונבנציונליים.

2. מצע זכוכית מתקדם:מצע זכוכית באיכות גבוהה משמש להגנה על תאי השמש מפני גורמים חיצוניים כמו חום, לחות וקרינת UV. מצע זכוכית זה נועד גם לייעל את העברת אור השמש לתאי ה- PV, מה שתורם ליעילות הכוללת של הפאנל הסולארי.

3. שכבת אנקפסולציה:שכבת האקפסולציה היא החומר המקיף וחותם את התאים הסולאריים בתוך הפאנל. לוחות סולאריים HJT משתמשים בשכבת אנקפסולציה באיכות גבוהה העמידה בפני לחות, קרינת UV וגורמים חיצוניים אחרים העלולים לפגוע בתאים לאורך זמן.

4 גיליון אחורי:הגיליון האחורי של פאנל סולארי מספק שכבה נוספת של הגנה מפני לחות וגורמים סביבתיים אחרים. לוחות סולאריים HJT משתמשים בגיליון אחורי באיכות גבוהה כדי להגן על התאים ועל האלקטרוניקה בתוך הפאנל.

5. מסגרת:המסגרת של לוח סולארי היא מרכיב חיוני המחזיק יחד את התאים, הזכוכית, שכבת המפגש והגיליון האחורי. לוחות סולאריים HJT משתמשים במסגרת אלומיניום קלה ועמידה שיכולה לעמוד בתנאי מזג אוויר שונים ולספק יציבות נוספת עבור הפאנל.

product-1200-525

שאלות נפוצות

ש: מהו הפאנל הסולארי של Jingsun 720W N-Type?

ת: הפאנל הסולארי של Jingsun 720W הוא פאנל סולארי בעל יעילות גבוהה, בעלת ביצועים גבוהים, שנועד למקסם את ייצור האנרגיה ולהפחית את העלויות לבעלי בתים ועסקים. הוא משתמש בטכנולוגיית HJT כדי לייצר יותר כוח עם פחות לוחות מאשר פאנלים סולאריים מסורתיים.

ש: כיצד עובד הפאנל הסולארי של Jingsun N-Type?

ת: הפאנל הסולארי של Jingsun N-Type HJT משתמש בחומר מסוג N כבסיס, מה שהופך אותו ליעיל יותר ומייצר יותר כוח. זה כולל גם טכנולוגיית HJT, המשתמשת גם בחזית וגם בחלק האחורי של התא הסולארי כדי לייצר חשמל. תכנון חדשני זה מאפשר יעילות המרה גבוהה יותר וייצור חשמל יותר.

ש: מהם היתרונות של בחירת פאנל סולארי של Jingsun N-Type?

ת: בחירת פאנל סולארי של Jingsun N-Type יכול לעזור לבעלי בתים ועסקים לחסוך כסף על חשבונות החשמל שלהם, ובמקביל להפחית את טביעת הרגל הפחמית שלהם. זוהי גם אפשרות עמידה וארוכת טווח, בזכות רכיביה והעיצוב האיכותי.

ש: כיצד לוח השמש של Jingsun N-Type HJT משווה לאפשרויות אחרות של לוח סולארי?

ת: בהשוואה לפאנלים סולאריים אחרים, לפאנל השמש של Jingsun N-Type NT יש קצב יעילות גבוה יותר, מה שאומר שהוא מייצר יותר כוח עם פחות פאנלים. זה מיוצר גם עם רכיבים וחומרים באיכות גבוהה, מה שהופך אותו לבחירה עמידה ואמינה שיכולה לעמוד בתנאי מזג אוויר קשים.

ש: איזה סוג של אחריות מגיע הפאנל השמש של Jingsun N-Type HJT?

ת: לוח השמש של Jingsun N-Type HJT מגיע עם אחריות ביצועים 30- לשנה, מה שמבטיח שהוא ישמור לפחות על 80% מהיעילות המקורית שלה לאורך תקופה {}}} שנה. בנוסף, זה מגיע עם אחריות מוצר 15- לשנה, ומגן מפני פגמים ונושאים אחרים.

product-1200-1597
