מפרטים בסיסיים

סוג תאים סולאריים	132 תאי חצי חתוכים, סוג N, HJT
מידות מודול	2384 × 1303 × 33 מ"מ/35 מ"מ
משקל מודול	38.5 ק"ג
הצד הקדמי	זכוכית סולארית מצופה אנטי-רפלקטיבית, 2. 0 מ"מ בעובי
הצד האחורי	זכוכית סולארית, 2. 0 מ"מ בעובי
מִסגֶרֶת	אלומיניום אנודייז
תיבת צומת	3 דיודות עוקף, IP68 מדורגות ל- IEC 62790
MCBALL	כבל PV של 4 מ"מ², 0. באורך 3 מ '(ניתן להתאים אורכים), תואם את EN
מחבר 50618	MC4 EVO2 תואם

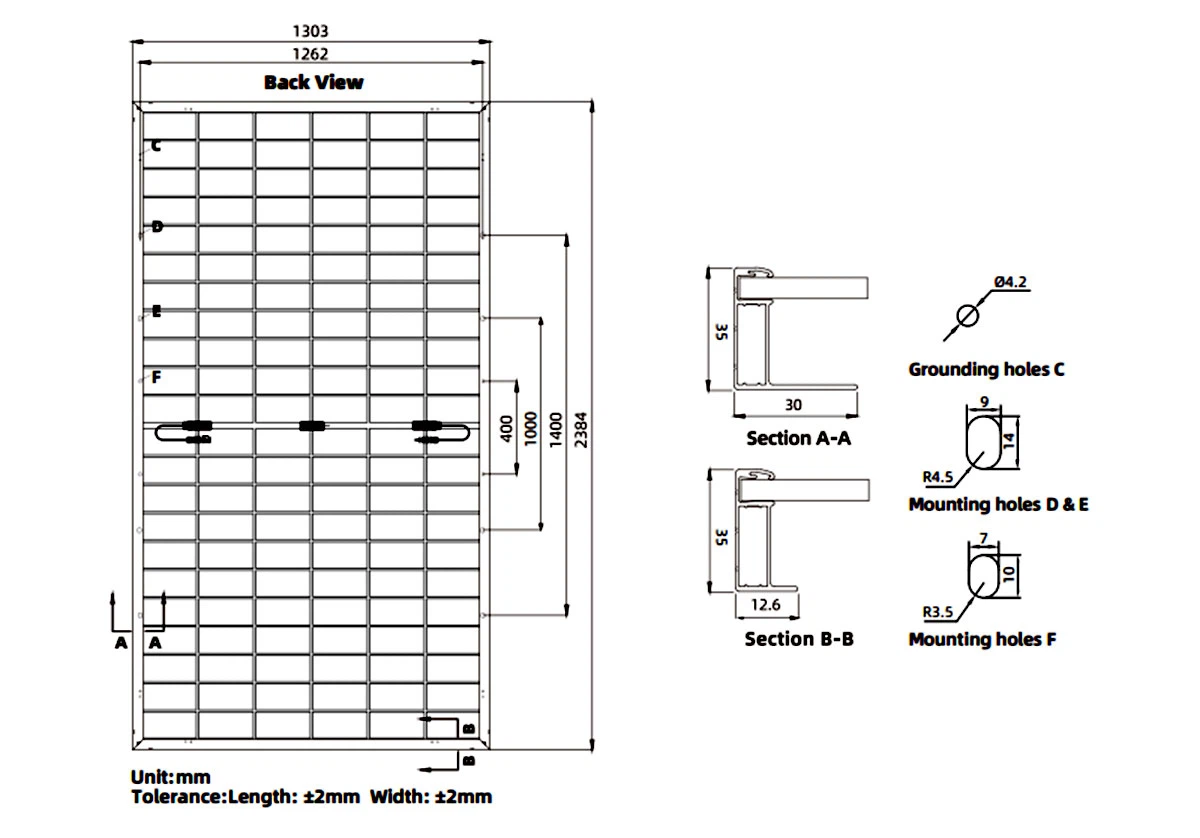

דיאגרמות מכניות

product-1200-838

הערה: צבע מסגרת מותאם אישית ואורך הכבלים הזמינים על פי בקשה

יתרונות מוצרים

1. טכנולוגיית HJT דו-פסיאלית מתקדמת

פאנל זה מינוף פלים של 210 מ"מ ועיצוב תאים חתוכים למחצה, משלב טכנולוגיית HJT דו-פסיאלית מסוג N עבור ספיגת אור מעולה ויעילות המרת אנרגיה. התצורה של 18BB (BUSTUR) עם תאי פרוסה דקים מפחיתה את ההתנגדות הפנימית ומשפרת את איסוף הנוכחי.

2. כוח ויעילות מוביל בתעשייה

עם תפוקת חשמל מרבית של 800W ויעילות מודול עד 24.39%, היא מספקת צפיפות אנרגיה ללא תחרות. תהליך ההדפסה החדשני של סטנסיל וסרטי נחושת מצופים כסף מבצעים אופטימיזציה של ביצועים מוליכים, ומבטיחים אובדן חשמל מינימלי.

3.4.1% תפוקה גבוהה יותר בצד הקדמי מאשר TOPCON

הודות לארכיטקטורת HJT וניידות האלקטרונים המשופרת שלה, פאנל זה עולה על מודולי TOPCON ב -4.1% בייצור חשמל בצד הקדמי, מה שהופך אותו לאידיאלי להתקנות מוגבלות בשטח.

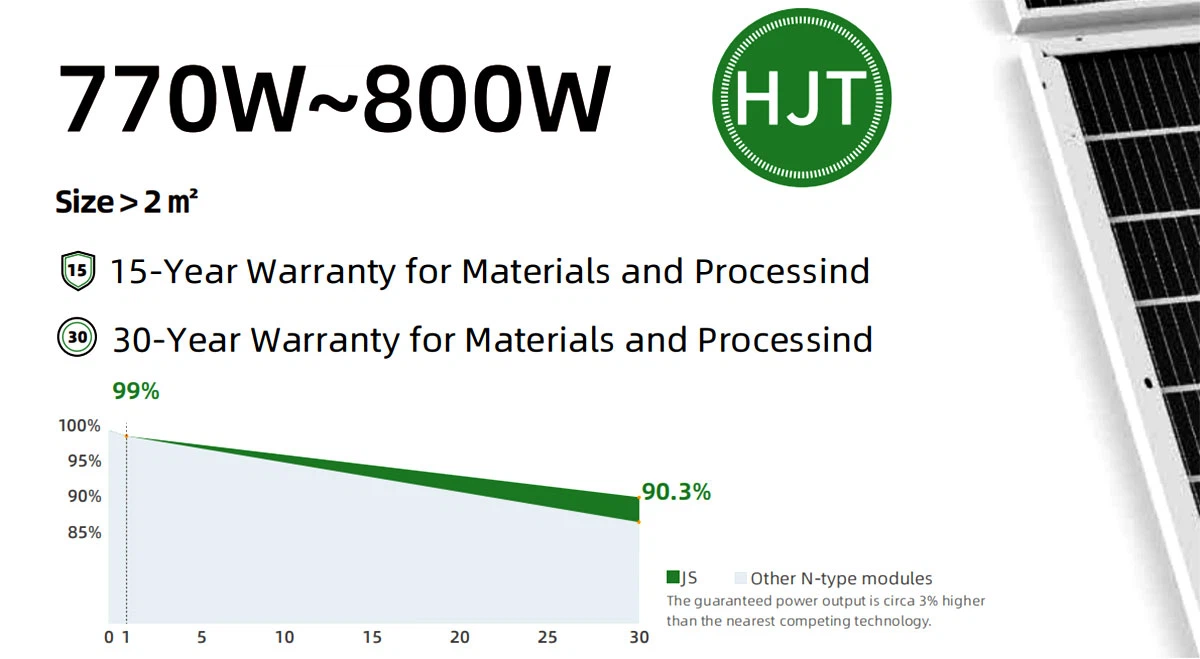

product-1200-659

4. עמידות ואמינות תוצאיות

מהונדס עם חומרים נטולי בורון כדי לחסל את השפלה המושרה על ידי BO (B 0- מכסה), הוא מציע התנגדות איתנה ללידיד ו- PID. שיעור ההשפלה השנתי הנמוך (<0.3%) ensures long-term energy yield stability.

5.95% דו -קיומיות לקציר אנרגיה מרבי

ה- Bifaciality הגבוה מאפשר ללוח לייצר עד 95% מהתפוקה בצד הקדמי שלו מאור משתקף בצד האחורי, מה שמגביר משמעותית את ייצור האנרגיה הכולל במערכות רכיבות קרקע ומעקב.

פרמטרים חשמליים ב- STC

דֶגֶם	Jam132d -770	Jam132d -775	Jam132d -780	Jam132d -785	Jam132d -790	Jam132d -795	Jam132d -800
סובלנות כוח (0 ~ +5 w)	STC	STC	STC	STC	STC	STC	STC
PMAX	770W	775W	780W	785W	790W	795W	800W
VMP	44.10V	44.25V	44.40V	44.55V	44.71V	44.87V	45.02V
שֵׁד	17.47A	17.52A	17.57A	17.62A	17.67A	17.72A	17.77A
VOC	51.72V	51.82V	51.92V	52.02V	52.12V	52.22V	52.32V
ISC	18.09A	18.12A	18.16A	18.21A	18.27A	18.33A	18.40A
יעילות הפאנל	24.13%	24.19%	24.23%	24.27%	24.31%	24.35%	24.39%

STC (תנאי בדיקה סטנדרטיים): הקרנות 1000 W/㎡, טמפרטורת תאים 25 מעלות, מסת אוויר 1.5.

product-1200-830

פרמטרים חשמליים ב- BSTC

דֶגֶם	Jam132d -770	Jam132d -775	Jam132d -780	Jam132d -785	Jam132d -790	Jam132d -795	Jam132d -800
סובלנות כוח (0 ~ +5 w)	BSTC	BSTC	BSTC	BSTC	BSTC	BSTC	BSTC
PMAX	810W	815W	820W	825W	830W	835W	840W
VMP	42.59V	42.74V	42.89V	43.04V	43.19V	43.34V	43.49V
שֵׁד	18.31A	18.67A	18.71A	18.74A	18.77A	18.81A	18.85A
VOC	50.84V	51.41V	51.46V	51.51V	51.55V	51.59V	51.64V
ISC	19.27A	19.86A	19.89A	19.92A	19.96A	19.99A	20.04A

BSTC (תנאי בדיקה סטנדרטיים ביפציאליים): הקרנה בצד הקדמי 1000 W/㎡, הקרנת השתקפות בצד האחורי 135 W/㎡, מסת אוויר 1.5, טמפרטורת הסביבה 25 מעלות.

תהליך ייצור הפאנלים הסולאריים של 800W

1. הכנת רקיק סיליקון

בחירת חומרים: משתמשת בפליקי סיליקון מונוקריסטליים מסוג 210 מ"מ N (תוכן בורון-חמצן נמוך) כדי לחסל את השפלה המושרה של BO (B 0- מכסה).

מרקם פני השטח: תחריט ליצירת משטח מיקרו-מושקע לספיגת אור משופרת.

2. ייצור תאי HJT

תצהיר שכבות שאינן SI:

שכבות A-SI: הצבת סיליקון אמורפי מיושן (A-SI: H) משני צידי הוופל באמצעות תצהיר אדים כימי משופר בפלזמה (PECVD). זה מהווה את המבנה ההטרו -ג'ונקונקטיבי להפרדת מטען יעיל.

ציפוי TCO: שכבות תחמוצת מוליכות שקופות (TCO) (למשל, ITO או ZnO) המיושמות על ידי התזת כדי להפחית את השילוב של שטח השטח ולשפר את המוליכות.

מתכות:

הדפסת מסך: הדפסת שבלונות של משחת נחושת מצופה כסף לאלקטרודות בצד הקדמי (18BB Bus) כדי למזער את ההתנגדות ולשפר את איסוף הנוכחי.

אנשי קשר בצד האחורי: אבלציה בלייזר וציפוי מתכת למגעים אחוריים.

3. עיבוד תאים חתוך למחצה

חיתוך לייזר: פלים מחולקים לחצי תאים כדי להפחית את ההתנגדות הפנימית ולשפר את סובלנות ההצללה.

חיבור: סרטי נחושת דקים מצופים כסף מחברים בין חצי תאים בסדרה/מקבילה, באמצעות הדבק הלחמה או מוליך.

product-1200-671

4. מכלול מודול

רִבּוּד:

ערימת שכבות: תאים דחופים בין זכוכית קדמית, EVA Encapsulant וגיליון אחורי (או זכוכית כפולה לביפיות).

למינציה ואקום: לחיצה על טמפרטורה גבוהה (140–150 מעלות) שכבות ביחד, ומבטיחה איטום הרמטי.

תיבת מסגרת וצומת: מסגרות אלומיניום ותיבות צומת עם דיודות עוקף מתווספות לתמיכה מכנית וחיבורים חשמליים.

בדיקות ובקרת איכות

בדיקות חשמליות: מדידות עקומת IV לאימות תפוקת הכוח (עד 800 וולט), יעילות (24.39%) ו- Bifaciality (95%).

מבחני אמינות:

רכיבה על אופניים תרמיים: הזדקנות מואצת לדמות קיצוני טמפרטורה.

בדיקת הקפדה על לחות: חשיפה לתנאי לחות גבוהה ולקפאה.

התנגדות ל- UV: חשיפה לאור UV להערכת השפלה.

אימות אנטי- PID/LeTID: בדיקה תחת מתח גבוה ולחץ תרמי כדי לאשר את ההתנגדות להשפלה הנגרמת על ידי פוטנציאל והשפלות הנגרמת על ידי אור.

5. יתרונות המובנים בתהליך

תהליך בטמפרטורה נמוכה: HJT<200°C manufacturing avoids thermal stress on silicon, reducing defects.

סרטי נחושת מצופים כסף: תמיסה חסכונית ומוליכה גבוהה לאלקטרודות.

תכנון זכוכית כפולה: משפר את העמידות ולכידת האור הדו-פנים.

תהליך משולב זה מבטיח שהמודול מספק תשואת אנרגיה גבוהה, אמינות לטווח הארוך וביצועים מעולים בהשוואה לטכנולוגיות TOPCON או PERC.

Jingsun 800W מודול סולארי פתרון לוגיסטיקה לתחבורה

ג'ינגסון יצר מערכת לוגיסטית חכמה עולמית שתענה על צרכי התחבורה של מודולי סולארי של 800 וואט, המשלבת טכנולוגיית אריזה מתקדמת וניהול שרשרת אספקה כדי להבטיח שמוצרים מועברים ללקוחות בבטחה, יעילה ובר -קיימא.

product-1200-1597

1. רשת תחבורה גלובלית ותחבורה רב -מודאלית

מתכננים באופן דינמי את המסלול האופטימלי המבוסס על אלגוריתם AI כדי להפחית את מספר ההעברות וסיכוני התחבורה.

2. אריזות אינטליגנטיות והגנה על בטיחות

אימץ את קרטון חלת הדבש הניתן למחזור + רירית קצף EPE, עם רצועות חיזוק קצה, מעבר מבחן תחבורה בינלאומי ISTA 3E כדי להבטיח שהמודולים יהיו שלמים במהלך נפילה ורטט.

3. שירות מותאם אישית

ספק הובלת מכולות מבוקרת בטמפרטורה לגובה גבוה ואזורים קרים/חמים במיוחד.

ספק פריקת הנחיות ותמיכה בהתקנה באתר פרויקט תחנת הכוח הפוטו -וולטאי.

תשלום גמיש: תמיכה ב- CIF, FOB, EXW ותנאי סחר אחרים כדי לענות על צרכיהם של לקוחות שונים.

שאלות נפוצות

ש: מהם פרמטרי הביצועים העיקריים של הפאנל הסולארי של 800W של ג'ינגסון?

ת: הפאנל מספק כוח מקסימאלי של 800 וואט ויעילות מודול של 24.39%, ומנף תאים HJT מחצית HJT של 210 מ"מ. הוא כולל סרטי נחושת מצופים כסוף 18BB לצורך התנגדות מופחתת ו- 95% ביפיות, מה שמאפשר ייצור אנרגיה ממשטחים קדמיים ואחוריים כאחד.

ש: כיצד טכנולוגיית ה- HJT של ג'ינגסון משתווה לטופקון?

ת: לוח ה- HJT של ג'ינגסון עולה על מודולי TOPCON ב -4.1% בתפוקת הספק בצד הקדמי בגלל ניידות אלקטרונים מעולה ומקדמי טמפרטורה נמוכים יותר. בנוסף, העיצוב נטול בורון של HJT מבטל את השפלת המכסה B {4}}, ואילו TOPCON נוטה יותר ללחץ תרמי לעין.

ש: מהו אמינותו ושיעור ההשפלה לטווח הארוך של הפאנל?

ת: הפאנל מציע<0.3% annual power degradation (among the lowest in the industry) and robust resistance to LeTID, PID, and UV-induced degradation. Its dual-glass design and advanced encapsulation ensure 30+ years of stable performance.

ש: האם לוח 800W מתאים להתקנות גג למגורים?

ת: בעוד שצפיפות ההספק הגבוהה שלה הופכת אותה לאידיאלית לפרויקטים בהיקף השירות והמסחר, ניתן להשתמש בפאנל גם במגמות מגורים עם שטח גג מספיק. העיצוב הקל משקל (≈38 ק"ג) וטכנולוגיית תאים חתוכה למחצה ממזערים את הפסדי ההצללה, וממקסם את תשואת האנרגיה אפילו באזורים קטנים יותר.

ש: איזו אחריות ותמיכה לאחר המכירה מספקת ג'ינגסון?

ת: Jingsun מציעה אחריות 30- אחריות כוח ליניארית לשנה (מבטיחה 84.8% שמירת חשמל בשנה 30) ואחריות מוצר {}} לשנה. מרכזי שירות גלובליים מספקים תמיכה טכנית, מודולי החלפה וסיוע באתר לבעיות התקנה או תחזוקה.
