מבוא מוצר

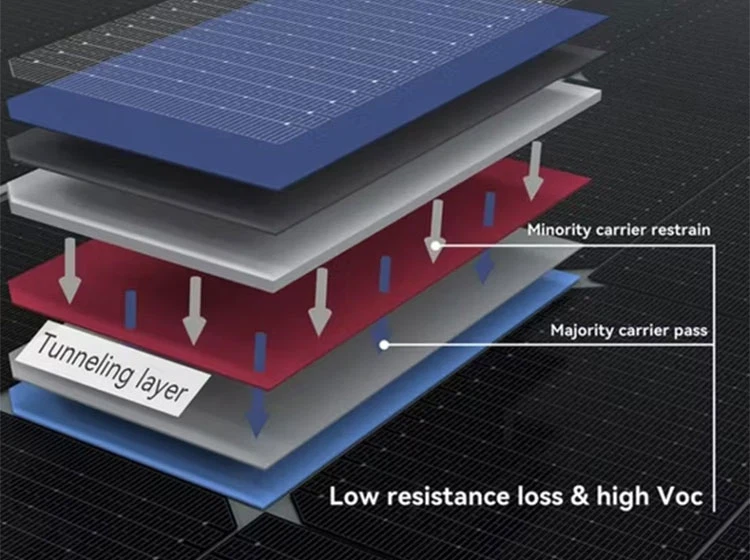

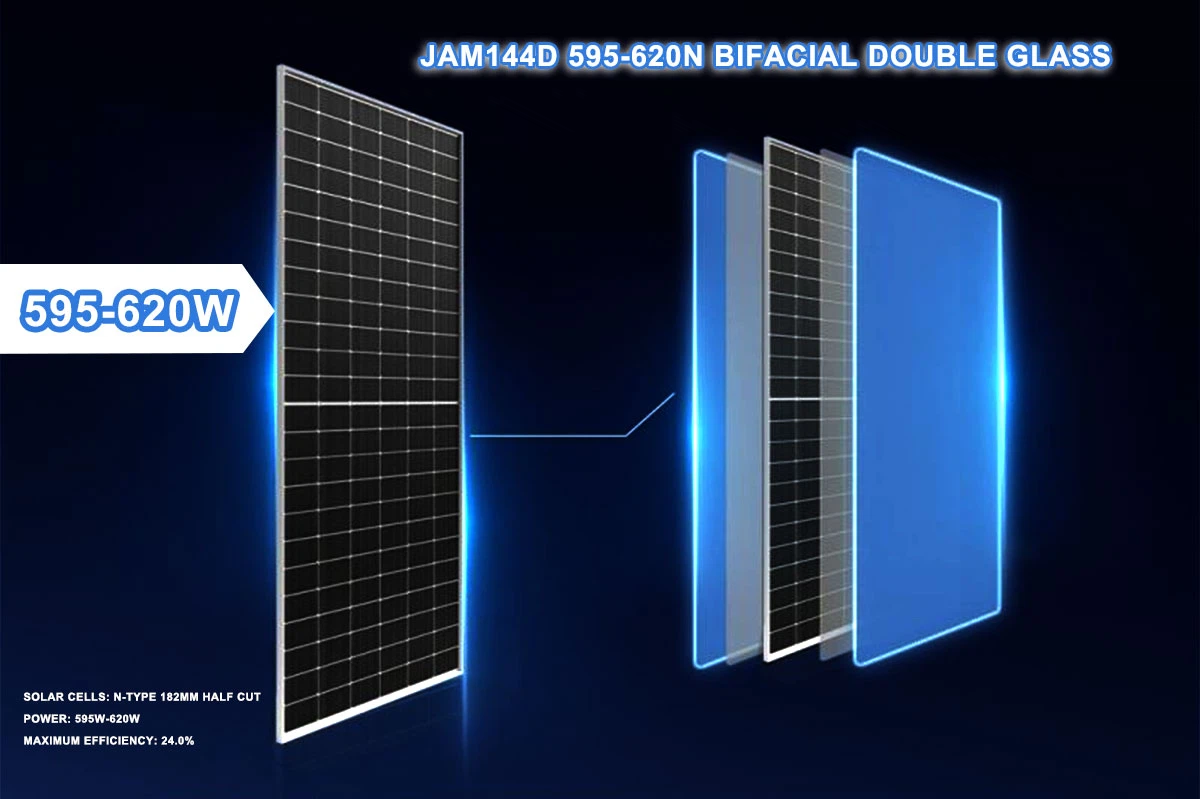

מודול Jingsun 620W קבע אמת מידה בתעשייה מבחינת כוח, יעילות, יכולת הסתגלות סביבתית ואמינות באמצעות חדשנות שיתופית של טכנולוגיית טופקון מסוג N, תכנון רב-תאי רב-בוסבר ומבנה כפול-צדדי כפול {}}
היתרונות שלה לא באים לידי ביטוי רק בתפוקת חשמל גבוהה, אלא גם בהפחתת עלויות המערכת, שיפור יציבות ייצור החשמל והרחבת מחזור החיים, ומספקים פתרונות חסכוניים לתחנות כוח קרקע, תרחישים תעשייתיים ומסחריים ומשק בית {}}}
מפרטים בסיסיים
|
תָא |
חצי חתך 182 מ"מ |
|
מִשׁקָל |
31.8 ק"ג ± 3% |
|
מֵמַד |
2278 ± 2MMX1134 ± 2 מ"מ × 35/30 מ"מ 2256 ± 2MMX1134 ± 2 מ"מ × 35/30 מ"מ |
|
זכוכית קדמית |
2.0 מ"מ (0.08 אינץ '), שידור גבוה, AR מצופה חום מחוזק זכוכית |
|
זכוכית אחורית |
2.0 מ"מ (0.08 אינץ '), החום מתחזק זכוכית (זכוכית רשת לבנה) |
|
אין . של תאים |
144(6*24) |
|
תיבת צומת |
IP גדול יותר או שווה ל 68,3diodes |
|
כבלים ומחבר |
4 מ"מ², EVO2 או EVO2 תואם |
|
מודולים למזרן |
31/66 |
|
מודולים לכל 40HQ |
640/730 חתיכות |
יתרונות מוצרים
{{0 זרה

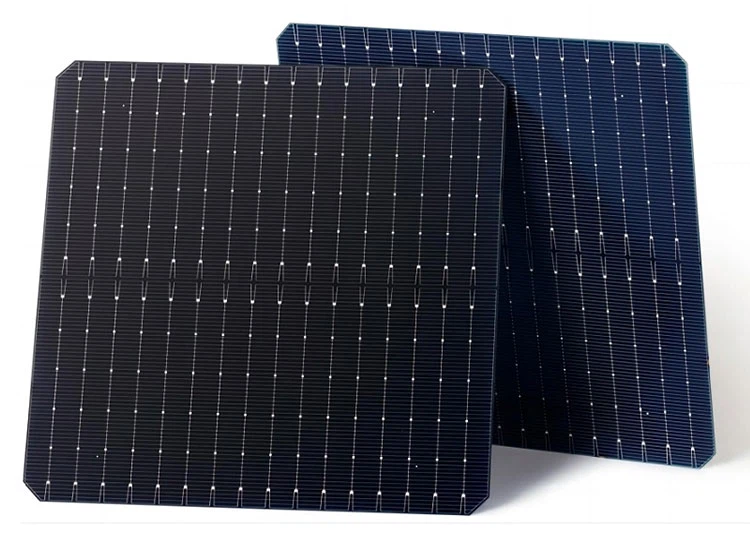

באמצעות תאי טופקון מסוג 182 מ"מ של N N וטכנולוגיית חיתוך תאי חצי תאים, טווח הכוח של המודול מגיע ל 595W {}}} w, והיעילות הגבוהה ביותר מגיעה ל -24%{}}} N- תאים מסוגים טובים יותר (תאים טובים יותר (}} יותר (} P-Type - 0.35%/ DELAR), והנחתת ההספק פחות בסביבות טמפרטורה גבוהה . תכנון חצי תא מקצר את הנתיב הנוכחי ב 50%, מפחית את אובדן ההתנגדות הפנימית ומגדיל את צפיפות האלקטרודה באמצעות טכנולוגיית הרווח הרווח (MBB), מפחית את שטח ההצליה ומגדיל את הרווח האופטי-בוסבר (MBB), מפחית את שטח ההצליה ומגדיל את הרווח של אופטי. 0 . 2%-0.3%. בנוסף, מבנה חצי התאים מצמצם את הזרם של תא בודד במחצית, מפחית למעשה את הסיכון לנקודות חמות ומשפר משמעותית את היכולת להתנגד לסדקים מוסתרים.
{{0 זרה

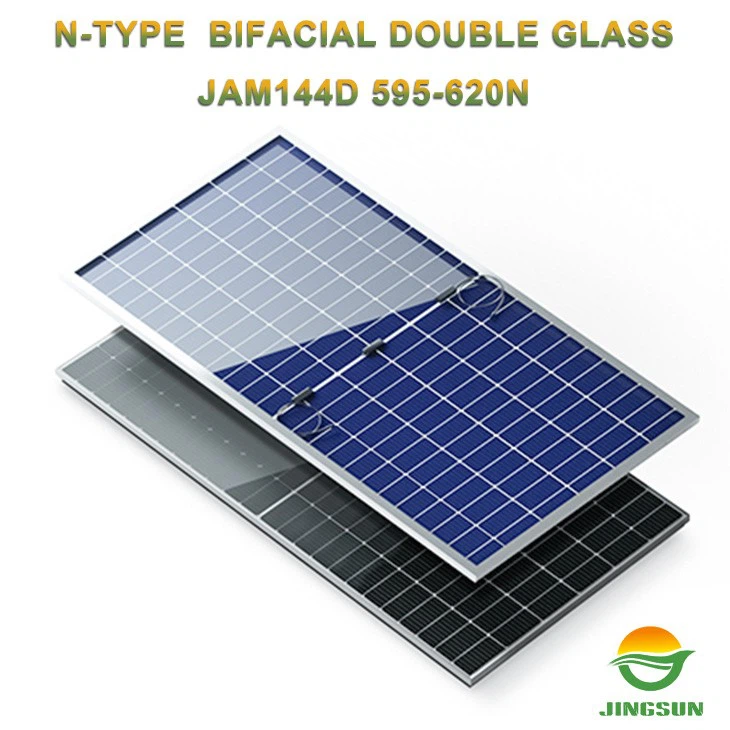

כמודול כפול כפול-צדדי, גבו מכוסה בזכוכית שקופה, עם קצב דו צדדי של יותר מ 85%, והוא יכול לייצר חשמל באמצעות אור שיקוף, אור מפוזר ובניית השתקפויות {}}} בסביבות גבוהות (} {}}}}}}}}}}}}}}}}}}}}}}}}}}}}}} {}}}} {} {}}}}}} {} {} {} {} {} {} {} {7} {} {7} {} {7} {7} {7} {7} {7} {7} {7} (7}. ממבנה הזכוכית הכפולה מעניק למודול חוזק מכני גבוה יותר, והתנגדות העומס מוגברת ליותר מ- 5400PA . תכנון המסגרת נטול המתכת נמנע מה- PID (פוטנציאל הנגרם על ידי ריקבון) תופעה, וטמפרטורת ההפעלה היא {13} נמוך יותר מזה של מודול קונבנציונאלי, יש שיפור של ייצור העוצמה {}}}}. ויכול להעביר את מבחן החום הרטוב DH3000 . 30- אחריות הכוח הליניארית לשנה מבטיחה כוח פלט של לא פחות מ- 87 . 4%.
{{0 זרה
השילוב של תאי חצי תאים וטכנולוגיית רב-בוסבר משפר באופן משמעותי את הסובלנות של המודול לצללים מקומיים . כאשר חלק מהתא חסום, מבנה חצי התאים יכול לנקוט את הזרם למחרוזת התא הסמוכה, ומפחית את אובדן החשמל של כל המחרוזת של המחרוזת המורכבת של העוצמה של זה רכיב . בו זמנית, העיצוב הרב-בוסבר מצמצם את העומס הנוכחי של קו רשת יחיד על ידי הגדלת צפיפות קו הרשת {}}} עם טכנולוגיית דיודה עוקף ברמת הסוללה, ניתן לשלוט על טמפרטורת הנקודה החמה מתחת ל 100 מעלות, הנמצאת מתחת לשטח הבטיחות בתעשייה .}
{{0 זרה
מתח ההפעלה של הרכיב נועד להיות 34 . 38V -34.98 v, המתאים לממירי מיתרים מיינסטרים . מחרוזת יחידה יכולה להכיל רכיבים רבים יותר ולהפחית את השימוש בברקטות, כבלים וצומת תיבה {.}}}}} 10}} 10} 10} 10} 10} 10} 10} gud} gud} guld}} gud} guld} to {udicat} gud} guld} to {udicat} guldrind the {udicat} guldrind {undind {undined, 10} {udica {udind, 2M} {udica {udind ’} 10 { רכיבים מסוג N, השימוש במוצר זה יכול לחסוך עלויות BOS של 0.006 $/W, הפחתה של 5.8%. בנוסף, גודל התא של 182 מ"מ שלו תואם את גרסת הזרם המרכזי של התעשייה, הנוחה להחלפה מהירה של מערכות קיימות ומפחיתה את עלויות השדרוג.
5. אמינות מחזור חיים מלא: הגנה לטווח הארוך בסביבות קשות
המבנה הכפול של הזכוכית של אריזת כריך זכוכית מזכוכית מזכוכית מספקים ביצועים מעולים חסרי לחות, עמידות בפני UV, {}}} במבחן קיצוני של 1500 וולט) {}} בבדיקות סביבתיות קיצוניות, והרכיבים העבירו את המעצבים של ה- TC6 סטנדרט . בו זמנית, המכסה (השפלה הנגרמת על ידי אור) ו- LeTID (השפלה הנגרמת על ידי אור חום) של תאי TOPCON מסוג N הם נמוכים במיוחד, עם הנחתה בשנה הראשונה של פחות מ -1%, והתחייבויות אחריות של 20
חַשׁמַלִיPארמטרים בְּ-STC
|
סוּג |
JAM144D -595 n |
JAM144D -600 n |
JAM144D -605 n |
JAM144D -610 n |
JAM144D -615 n |
JAM144D -620 n |
|
PMAX מקסימלי PMAX |
595W |
600W |
605W |
610W |
615W |
620W |
|
VOC של מתח מעגל פתוח |
51.2V |
51.3V |
51.4V |
51.5V |
51.6V |
51.7V |
|
מתח כוח מקסימלי VMP |
43.35V |
43.55V |
43.75V |
43.95V |
44.15V |
44.35V |
|
מתח קצר במעגל ISC |
13.98A |
14.05A |
14.12A |
14.19A |
14.26A |
14.33A |
|
AIM |
13.73A |
13.78A |
13.83A |
13.88A |
13.93A |
13.98A |
|
יעילות המודול |
23.0% |
23.2% |
23.4% |
23.6% |
23.8% |
24.0% |
|
סובלנות כוח |
0~+5W |
|||||
|
מקדם טמפרטורה של ISC (_ ISC) |
+0.045%/ תואר |
|||||
|
מקדם טמפרטורה של ISC (_ ISC) |
-0.240%/ תואר |
|||||
|
מקדם טמפרטורה של PMAX (_ PMP) |
-0.280%/ תואר |
|||||
|
STC |
הקרנה 1000 וואט/מ"ר, טמפרטורת התא 25 מעלות, AM1.5 גרם |
|||||
הערה: נתונים חשמליים בקטלוג זה אינם מתייחסים למודול אחד והם אינם חלק מההצעה . הם משמשים רק להשוואה בין סוגי מודולים שונים {}}}
סובלנות למדידה ב- STC: PMAX ± 3%, VOC ± 2%ו- ISC ± 4%.
מאפיינים חשמליים עם פח כוח Dierent (התייחסות ליחס ההקרנה של 10%)
|
סוּג |
JAM144D -595 n |
JAM144D -600 n |
JAM144D -605 n |
JAM144D -610 n |
JAM144D -615 n |
JAM144D -620 n |
|
PMAX מקסימלי PMAX |
453W |
457W |
461W |
465W |
469W |
473W |
|
VOC של מתח מעגל פתוח |
49.15V |
49.25V |
49.35V |
49.45V |
49.55V |
49.65V |
|
מתח כוח מקסימלי VMP |
42.08V |
42.28V |
42.48V |
42.68V |
42.88V |
43.08V |
|
מתח קצר במעגל ISC |
10.31A |
10.38A |
10.45A |
10.52A |
10.59A |
10.66A |
|
AIM |
10.69A |
10.74A |
10.78A |
10.82A |
10.86A |
10.90A |
|
רדיו ההקרנות (אחורי/קדמי) 10% |
כוח דו -מימי: 70 ± 10% |
|||||
תנאי הפעלה
|
מתח מערכת מקסימלי |
1500V DC (IEC) |
|
טמפרטורת הפעלה |
-40 תואר ~ +85 תואר |
|
נתיך סדרה מקסימאלי |
25A |
|
עומס סטטי מקסימלי, קדמי |
5400PA, 1.5 |
|
עומס סטטי מקסימלי, בחזרה |
2400PA, 1.5 |
|
Noct |
45 ± 2 מעלות |
|
מחלקת יישומים |
כיתה א |
פתרונות לייצור חשמל המכסים את כל הסביבות
לתחנות כוח קרקעיות
צפיפות הספק גבוהה (גדולה או שווה ל 620 וולט) מפחיתה את טביעת הרגל של סוגריים ומפחיתה את עלויות הקרקע; ייצור חשמל דו -פנים יכול להשתמש בהשתקפות צמחייה כדי להגדיל את היתרונות המקיפים בפרויקטים משלימים פוטו -וולטאיים משלימים ופוטו -וולטאיים {}}
לגגות תעשייתיים ומסחריים
Double-glass frameless design (thickness<=35mm) is suitable for a variety of roof structures such as color steel tiles and concrete, and has a wind pressure/snow pressure resistance of 5400Pa/3600Pa, meeting the needs of coastal typhoon areas (such as level 17 typhoons) and northern snow-covered areas.
לשוק הבית
המבנה המותאם מפחית את משקלו של רכיב יחיד (בערך 31 . 8 ק"ג), מתאים לסוגריים פוטו -וולטאיים ביתיים, ומתח העבודה הנמוך (פחות או שווה למערכת 1000V) משפר את בטיחות ההתקנה.
עמיד לסביבות קיצוניות
ריסוס מלח עבר (NSS 1000H) ובדיקות אמוניה (AH 1000H), המתאימות לאזורי חוף בעלי חומיות גבוהה, חממות חקלאיות וסצינות אחרות המועדות לקורוזיה, ושיעור ההנחתה נמוך ב -50% מזה של רכיבים קונבנציונליים {}}
ערבות הסמכה ושירות
תמיכה בהסמכה סמכותית:
עבר IEC 61215 (ביצועי מודול PV), IEC 61730 (בטיחות חשמלית), UL 1703 (תקן ארה"ב) ותעודות אחרות, העומד בדרישות הגישה לשוק המיינסטרים העולמי (כגון האיחוד האירופי CE, יפן סילון) {}}
השיג את הסמכת "רכיבה על מתח נמוך-מתח נמוך" בצפון גרמנית, המותאמת לאזורים עם דרישות יציבות ברשת גבוהה (כגון גרמניה ואוסטרליה) .
מערכת שירות מחזור מלא:
ספק 12- אחריות מוצר לשנה (החלפה בחינם לזכוכית שבורה) + 30- אחריות כוח לינארית לשנה (גדולה או שווה ל 87 . 4% בשנה ה -30), שהיא טובה יותר מהתקן הקונבנציונאלי של התעשייה10+25- שנה.
הרשת הגלובלית לאחר המכירה מכסה מדינות 50+}, מגיבה 24/7 ומספקת בדיקות מזל"ט ותמיכה בחלפים מקומיים באזורים מרוחקים .
שאלות נפוצות
ש: מהו טווח הכוח והיעילות של מודול זה?
ת: טווח תפוקת החשמל הוא 595W -620 w, באמצעות תאי חצי תאים מחצית תאי 182 מ"מ, עם יעילות המרה מקסימאלית של 24 . 0%, וזה בערך 2-3 נקודות אחוז טובות יותר ממודולי ה- P-Type המיינסטרים, ויש לו ייצור כוח גבוה יותר.
ש: מהי "טכנולוגיית חצי תאים"? מהם היתרונות בהשוואה לסוללות מסורתיות של תאים שלמים?

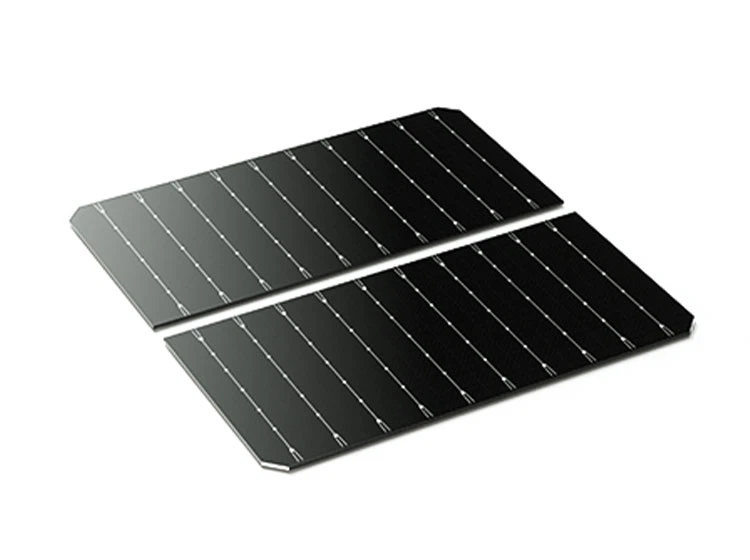

ת: טכנולוגיית חצי תא חותכת תא בודד לשני חצאים ומחברת אותם בסדרה באמצעות טכנולוגיית Multi-Busbar (MBB) . יתרונות כוללים:
הפחתת אובדן זרם והגדילה את תפוקת הכוח ב -5%-7%;
הצללת הצללים מופחתת (כגון ירידות ציפורים, הצטברות שלג), הגדלת ייצור הכוח ב -3%-5%;
הפחתת הסיכון לנקודה חמה והגברת חיי המודול;
סובלנות לעומס מכני משופר והתנגדות חזקה יותר לסדקים נסתרים .
ש: האם זה תומך בייצור כוח דו -פנים? כמה ניתן להגדיל את ייצור הכוח בגב?
ת: הוא תומך בייצור כוח דו -פנים (דגמים מכילים את הלוגו "bifacial") . הרווח האחורי תלוי בהשתקפות הקרקע (כגון כ -10% -15% עבור דשא ו 20% {} 4}% עבור שלג) {}}}}}}}} הדור הכוח המקיף כ- 7%} {} השלמות פוטו -וולטאיות ומשטח מים פוטו -וולטאי .
ש: אילו תרחישים מתאימים להתקנה? האם יש דרישות לסוג הגג?
ת: זה מתאים לתחנות כוח קרקע, גגות תעשייתיים ומסחריים ופוטו -וולטאים ביתיים:
תעשייתי ומסחרי/משק בית:עיצוב זכוכית כפולה ללא מסגרת (עובי 35 מ"מ), המתאים לאריחי פלדת צבע, בטון וגגות אריחי קרמיקה, במשקל של כ 29.5 ק"ג, וניתן להתקין אותם ולהתקין על ידי אדם אחד;
תחנת כוח קרקעית:צפיפות הספק גבוהה מפחיתה את מספר הסוגריים, התואמת לזוויות הטיה קבועות, סוגריים מעקב שטוחים עם ציר יחיד, ותומכת במערכות מתח גבוה של 1500 וולט (חובה התאמה אישית) {}}}
ש: איך עמידות לרוח ושלג? האם זה יכול להתמודד עם מזג אוויר קיצוני?
ת: זה עבר את בדיקת העומס המכני של IEC 61215, עמידות בפני לחץ הרוח של 5400PA (יכולה לעמוד ברמה 17 טייפון), עמידות בלחץ שלג של 3600PA (עומדת על 1 {}}} 5 מטרים של שלג), ועברה את ריסוס המלח (1000 שעות) וגיביונות אמוניציה (1000 שעות), כמי שביצעו מתואם, כמי שביצועים במתואמים, כעבורת תואם). חממות חקלאיות.
ש: מהו טווח טמפרטורות ההפעלה? האם היעילות יורדת בטמפרטורות גבוהות או נמוכות?
A: The operating temperature range is -40℃~+85℃, and the temperature coefficient is -0.29%/℃(better than the conventional P-type module's -0.35%/℃). The power decay is slower in high temperature environments, and the power generation in deserts and tropical areas is 2% -3% גבוה יותר ממוצרים דומים .
ש: כמה זמן תקופת האחריות למודול? מה כלול?
ת: אנו מספקים אחריות מוצר 12- לשנה (החלפה בחינם לכישלון זכוכית וכישלון צומת) ו 30- אחריות כוח ליניארית לשנה:
ההנחתה בשנה הראשונה פחותה או שווה ל -1%, וההנחתה בכל שנה לאחר מכן פחותה או שווה ל 0 . 4%. הכוח בשנה ה -30 גדולה או שווה ל 87.4%(התקן בתעשייה הוא {{5} אחריות שנה, ושווה לשנה או 80%).
ש: האם יש צורך לנקות באופן קבוע? האם עלות התחזוקה גבוהה?
ת: מבנה הזכוכית הכפולה יש משטח חלק והתנגדות חזקה לדבקת אבק . מומלץ לנקות אותו 1-2 פעמים בשנה (תלוי בתנאי הרוח והחול המקומיים) . רכיבים .
ש: כיצד להתמודד עם ההשפעה של צללים מקומיים (כמו עצים וסוגריים)?
ת: עיצוב חצי תא + רב-בוסבר מחלק את הסוללה למעגלים עצמאיים . כאשר תא סוללה בודד מושפע מהצל, הוא משפיע רק על 1/2 מהמעגל {} 6}} בהשוואה לסוללה כולה (משפיע על המעגל כולו), אובדן ייצור החשמל מופחת ביותר מ- 50%{}}}})
ש: האם זה עומד בהסמכת בטיחות בינלאומית? לאילו שווקים מתאימים?
ת: זה עבר תעודות IEC 61215, IEC 61730 ו- UL 1703, תומך באיחוד האירופי, יפן סילון, אוסטרליה CEC ותקני גישה אחרים, והוא מתאים לשווקים פוטו -וולטאיים מיינסטרים ברחבי העולם (כולל ארצות הברית, אירופה, דרום מזרח וכו '{}}}.}}}}}}}}}}}}}}}}}}}}}}}. {}:
ש: האם חורי הגודל וההתקנה של הרכיבים סטנדרטיים?
ת: הגודל הוא 2278 × 1134 × 35 מ"מ, וחורי ההתקנה פוגשים את רכיב הסוללה המרכזי של 182 מ"מ בתעשייה {}} הוא תואם 95% מהסוגריים הפוטו -וולטאיים בשוק (כגון גוד וטרינה), ולא נדרשת התאמה אישית מיוחדת {}}}}}}}}}}}}}}}}}}}}}}}} (6}}):
ש: האם ניתן להשתמש בו עם רכיבים או ממירים של מותגים אחרים?
A: It supports compatibility with mainstream brand inverters (such as Huawei and Sungrow), and the output voltage range is compatible with 1000V/1500V systems (the inverter specifications need to be confirmed). It is recommended to use the same model of components in the same project to optimize the series-parallel design.
ש: האם רכיבים מושלכים ידידותיים לסביבה? האם שירות מיחזור ניתן?
ת: היא משתמשת ברצועות הלחמה נטולות עופרת ובסרט EVA מוסמך ECO, עונה על סטנדרטים סביבתיים של ROHS, שיעור מיחזור זכוכית גדול יותר או שווה ל 90%, ומסגרת אלומיניום היא 100% למחזור {}}} Jingsun מספקת מודול מחזור, וכמה אזורים תומכים בשירותים בתשלום {}}}}}}}} הדרכה למודול
ש: מה היתרון העלויות הגדול ביותר בהשוואה למוצרים דומים?
A: עלות חשמל רמה נמוכה יותר (LCOE):רווח דו -פנים גבוה ושיעור הנחתה נמוך (פחות או שווה ל -1% בשנה הראשונה) מגדילים את ייצור החשמל ב -5% -8% במחזור השנה {}}}, ו- LCOE הוא 2% -3% נמוך מהמודולים המקובלים;
חיסכון בעלויות BOS:620 וולט כוח גבוה מפחית את מספר הסוגריים, הכבלים והממירים, ועלות המערכת מופחתת בערך 0 $ . 007/w.
ש: האם זה תומך במעקב אינטליגנטי? כיצד לעקוב אחר סטטוס ייצור חשמל בזמן אמת?
ת: הוא תומך בשילוב מודול IoT של צד שלישי (נדרש התאמה אישית) . על ידי סריקת קוד QR של הרכיב, אתה יכול להציג את הכוח בזמן אמת, עקומת הנחתה היסטורית ודוח מבחן El . משולב עם פלטפורמת ניהול תחנת החשמל, ניתן יהיה לצג את הפלטפורמה {4}.
