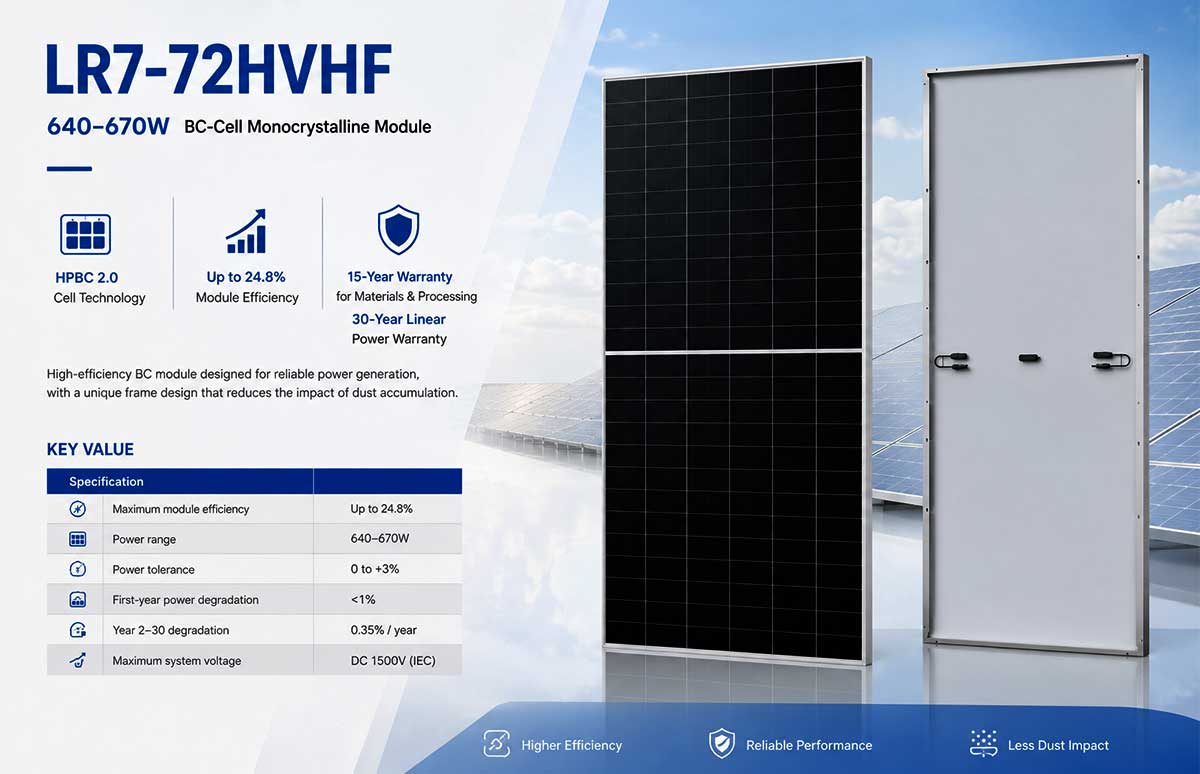

LR7-72HVHF 640–670W BC-Cell מונו-גביש
טכנולוגיית HPBC 2.0 Cell • עד 24.8% יעילות מודול • 15 שנות אחריות לחומרים ועיבוד • 30 שנה אחריות למתח ליניארי
מודול BC ביעילות גבוהה-שנועד לייצור חשמל אמין, עם עיצוב מסגרת ייחודי שמפחית את ההשפעה של הצטברות אבק.
|
ערך מפתח |
מִפרָט |
|
יעילות מקסימלית של מודול |
עד 24.8% |
|
טווח כוח |
640–670W |
|
סובלנות כוח |
0 עד +3% |
|
הפחתת חשמל-ראשונה |
<1% |
|
השפלה של שנה 2-30 |
0.35% לשנה |
|
מתח מערכת מקסימלי |
DC 1500V (IEC) |
סקירת מוצר
טכנולוגיית BC ביעילות- גבוהה, תוכננה עבור יישומים מעשיים על הגג.
סדרת LR7-72HVHF היא מודול חד-גבישי של תאים 640–670W BC- המצויד בטכנולוגיית תאים HPBC 2.0. המוצר משלב יעילות מודול גבוהה עם בנייה המתמקדת באמינות ארוכת טווח ובפעולה יציבה. עם יעילות שמגיעה ל-24.8% בגרסת ה-670W, הסדרה מתוכננת לספק צפיפות הספק גבוהה תוך שמירה על פורמט המודול מתאים ליישומי גג מסחריים ותעשייתיים.
מאפיין ייחודי של הסדרה הוא עיצוב המסגרת שלה, שנועד להפחית ביעילות את השפעת הצטברות האבק. שיקול עיצוב זה רלוונטי במיוחד למתקנים בעולם האמיתי- שבהם אבק יכול להצטבר על משטחי המודול ולהשפיע על יצירת אנרגיה לאורך זמן.
גיליון הנתונים מזהה באופן ספציפי גגות רעפים מפלדה בצבע תעשייתי ומסחרי ותרחישי התקנה עם זווית- קטנה כיישומים מתאימים. זה הופך את ה-LR7-72HVHF להתאמה חזקה לסביבות פרויקט שבהן יש לקחת בחשבון את מאפייני הגג, זווית ההתקנה ותנאי ההפעלה לטווח ארוך.
יתרונות מרכזיים
צפיפות הספק גבוהה עבור שטח-גגות מוגבלים
עם טווח הספק של 640W עד 670W ויעילות מודול מקסימלית של 24.8%, סדרת LR7-72HVHF נועדה לעשות שימוש יעיל באזור ההתקנה הזמין. עבור גגות מסחריים ותעשייתיים, הספק גבוה יותר לכל מודול יכול לעזור למעצבי הפרויקט להשיג את קיבולת המערכת הנדרשת מבלי להסתמך רק על שטח גג נוסף.
HPBC 2.0 Cell Technology
המודול מצויד בטכנולוגיית תאים HPBC 2.0 ומשתמש בארכיטקטורת תא BC-. גיליון הנתונים המצורף מציג את הטכנולוגיה הזו כבסיס לביצועי-היעילות הגבוהה של המודול, ומספק הצעה טכנולוגית ברורה לקונים המשווים בין פלטפורמות-מודול יעילות שונות.
עיצוב מסגרת-הפחתת אבק
עיצוב המסגרת הייחודי מתואר באופן ספציפי כמפחית את ההשפעה של הצטברות אבק ומשפר את רווח-הספק לאורך כל מחזור חיי המודול. עבור התקנות חשופות לאבק, עיצוב המסגרת מוסיף שיקול תפעולי מעשי מעבר לנתוני היעילות בכותרת.
פעולה יציבה בתנאים קשים
ה-LR7-72HVHF מוגדר לטווח טמפרטורת עבודה של -40 מעלות עד +85 מעלות וכולל דירוגים מוגדרים של עומס מכני ואבני ברד. מפרטים אלה תומכים במיצובו עבור פרויקטים שבהם מודולים עשויים להיות חשופים לתנאי הפעלה חיצוניים תובעניים.
טווח הספק של 640–670W עם עד 24.8% יעילות מודול
HPBC 2.0 / BC-טכנולוגיית התא
עיצוב מסגרת ייחודי שנועד להפחית את השפעת הצטברות האבק
0 עד +3% סובלנות כוח
15 שנות אחריות לחומרים ועיבוד
אחריות למתח ליניארי ל-30 שנה
טכנולוגיה ובנייה
ה-LR7-72HVHF משלב טכנולוגיית תאים, בניית מודול ותכונות הגנת הסביבה לפלטפורמת מודול יחיד. האלמנטים הבאים נתמכים ישירות על ידי גיליון הנתונים המצורף.
HPBC 2.0 BC-פלטפורמת תאים
המוצר מצויד בתאי HPBC 2.0 ומזוהה כמודול תא BC-. טווח ה-640–670W מאפשר לקונים לבחור דרגות הספק שונות בתוך אותה משפחת מוצרים תוך שמירה על אותה פלטפורמת מודול כוללת.
תצורת 144 תאים
המודול משתמש ב-144 תאים המסודרים בכיוון של 6×24. סידור התא הסטנדרטי משולב בפורמט 2382 × 1134 מ"מ של המודול ותומך בתצורת ההספק הגבוהה-של הסדרה.
בניית מודול-יחיד זכוכית
הקונסטרוקציה הקדמית משתמשת בזכוכית מחוסמת מצופה 3.2 מ"מ, בשילוב עם מסגרת מסגסוגת אלומיניום אנודייזה. תיבת החיבורים מדורגת IP68 ומשתמשת בשלוש דיודות, התומכות בתצורת ההפעלה החיצונית של המודול.
מיועד להתקנה מעשית על הגג
גיליון הנתונים מדגיש גגות רעפים מפלדה בצבע תעשייתי ומסחרי ותרחישי התקנה -קטנים בזווית. התמקדות ביישומים זו הופכת את הסדרה לרלוונטית במיוחד לפרויקטים על גגות שבהם תנאי ההתקנה שונים ממערכות שימוש רגילות-בקנה מידה קרקע-.
ביצועים חשמליים
משפחת LR7-72HVHF מכסה שבעה דרגות הספק מ-640W עד 670W. המאפיינים החשמליים שלהלן לקוחים ישירות מגיליון הנתונים המצורף ומוצגים בתנאי STC שצוינו. טווח זה נותן לרוכשי פרויקטים גמישות לבחור את דרגת ההספק המתאים תוך הישארות בתוך משפחת מוצרים אחת.
|
מודול |
Pmax (W) |
ווק (V) |
ISC (A) |
Vmp (V) |
Imp (A) |
יְעִילוּת |
|
LR7-72HVHF-640M |
640 |
53.70 |
15.13 |
44.36 |
14.43 |
23.7% |
|
LR7-72HVHF-645M |
645 |
53.80 |
15.21 |
44.46 |
14.51 |
23.9% |
|
LR7-72HVHF-650M |
650 |
53.90 |
15.29 |
44.56 |
14.59 |
24.1% |
|
LR7-72HVHF-655M |
655 |
54.00 |
15.37 |
44.66 |
14.67 |
24.2% |
|
LR7-72HVHF-660M |
660 |
54.10 |
15.45 |
44.76 |
14.75 |
24.4% |
|
LR7-72HVHF-665M |
665 |
54.20 |
15.53 |
44.86 |
14.83 |
24.6% |
|
LR7-72HVHF-670M |
670 |
54.30 |
15.61 |
44.96 |
14.91 |
24.8% |
תנאי הבדיקה המצוינים בגיליון הנתונים: STC ב-AM1.5, 1000W/m² ו-25 מעלות; NOCT ב-AM1.5, 800W/m² ו-20 מעלות . אי ודאות הבדיקה עבור Pmax מצוינת כ-±3%.
ביצועים בתנאי-עולם אמיתיים
מודולים סולאריים פועלים תחת קרינה וטמפרטורה משתנים ולא בתנאי מעבדה בלבד. להערכת פרויקט, מקדמי טמפרטורה, טמפרטורת הפעלה ודירוגים מכניים מספקים הקשר חשוב לאופן שבו מוגדר המודול לשימוש חיצוני.
ביצועי טמפרטורה
מקדמי הטמפרטורה של המודול מוגדרים כ-+0.050%/מעלה עבור Isc, -0.200%/מעלה עבור Voc ו-0.260%/מעלה עבור Pmax. מקדם Pmax מציין כיצד ההספק המרבי משתנה עם הטמפרטורה ומספק התייחסות טכנית למעצבי מערכת המעריכים את התנהגות המודול על פני טמפרטורות הפעלה שונות.
טווח טמפרטורות עבודה רחב
טווח טמפרטורת ההפעלה שצוין הוא -40 מעלות עד +85 מעלות, בעוד שטמפרטורת תא ההפעלה הנומינלית היא 45 ± 2 מעלות. יחד, מפרטים אלה מגדירים את מעטפת ההפעלה המיועדת של המודול להתקנות חיצוניות.
עמידות מכנית ואבני ברד
המודול מדורג לעומס סטטי מקסימלי של 5400Pa בצד הקדמי ו-2400Pa בצד האחורי. גיליון הנתונים מפרט גם בדיקת ברד באמצעות אבן ברד 25 מ"מ במהירות של 23 מ"ש. דירוגים אלה מספקים למהנדסי הפרויקט אסמכתאות-מכניות מוגדרות לביצועים בעת הערכת תנאי ההתקנה.
יישומים מומלצים
גגות רעפי פלדה בצבע תעשייתי ומסחרי
סדרת LR7-72HVHF ממוקמת באופן מפורש עבור גגות רעפים בצבע תעשייתי ומסחרי. תפוקת ההספק הגבוהה ופורמט המודול הקומפקטי שלו הופכים אותו למתאים לפרויקטים שבהם שטח הגג הזמין ותנאי ההתקנה הם שיקולי תכנון חשובים.
תרחישי התקנה-קטנים של זווית
גיליון הנתונים מזהה גם תרחישי התקנה של זווית-קטנה כיישום מתאים. זה נותן למוצר מיקום ברור עבור פרויקטים על הגג שבהם תנאי ההרכבה של המודול עשויים להיות שונים מתצורות ההטיה הגבוהות-הסטנדרטיות.
פרויקטים הדורשים יעילות גבוהה
כשהיעילות מגיעה ל-24.8%, הסדרה מתאימה לקונים המחפשים פלטפורמת מודול-ביעילות גבוהה עבור יישומים מסחריים ותעשייתיים. הזמינות של שבע דרגות הספק מ-640W עד 670W מאפשרת גם לצוותי רכש לבחור דירוג מתאים בתוך אותה סדרה.
אמינות וכוח-לטווח ארוך
ערך המודול לטווח ארוך-תלוי לא רק בתפוקת הכוח הראשונית, אלא גם באופן שבו המודול אמור לפעול לאורך חיי השירות שלו. סדרת LR7-72HVHF מגובה באחריות של 15 שנים לחומרים ועיבוד ו-30 שנה לתפוקת הספק ליניארית נוספת.
הפחתת כוח מבוקרת
גיליון הנתונים מציין פחות מ-1% ירידה בהספק במהלך השנה הראשונה ו-0.35% ירידה שנתית משנה 2 עד שנה 30. נתונים אלה מספקים לקונים מסגרת ברורה להערכת הצעת שימור הספק-לטווח ארוך של המודול.
הצעת כוח ל-30 שנה
האחריות ל-30-שנה על הספק הליניארי נועדה לתמוך בתכנון פרויקט לטווח ארוך-. עבור בעלי פרויקטים מסחריים ותעשייתיים, אחריות כוח מוגדרת לטווח ארוך יכולה להיות חלק חשוב בהערכת ביצועי הנכסים הצפויים וסיכוני הספקים.
|
אחריות / השפלה |
מִפרָט |
|
אחריות למוצר |
15 שנים לחומרים ועיבוד |
|
אחריות כוח ליניארי |
30 שנה |
|
הפחתת חשמל-ראשונה |
<1% |
|
ירידה בכוח שנה 2-30 |
0.35% לשנה |
הסמכות ומערכות איכות
עבור רכש סולארי בינלאומי, הסמכה ותיעוד ניהול-איכותי הם חלק חשוב בהערכת ספקים. גיליון הנתונים המצורף מפרט את IEC 61215, IEC 61730 ו-UL 61730, יחד עם תקני ניהול או הסמכה של ISO ו-IEC.
IEC 61215 - הסמכת עיצוב מודול / מסגרת אישור סוג
הסמכת בטיחות של מודול פוטו-וולטאי של IEC 61730 -
תקן בטיחות מודול פוטו-וולטאי UL 61730 -
ISO 9001:2015 - מערכת ניהול איכות
ISO 14001:2015 - מערכת ניהול סביבתי
ISO 45001:2018 - בריאות ובטיחות תעסוקתית
הנחיה של IEC 62941 - להסמכת עיצוב מודול ואישור סוג
עבור האתר החי, יש להתאים את סימני ההסמכה והתעודות להורדה לתצורת המוצר המדויקת ולהיקף ההסמכה הנוכחי. כך נמנע מהצגת אישור מעבר לתיעוד החל על המודול שסופק.
עיצוב מכני ולוגיסטיקה
עבור קונים B2B, מידות המודול, המשקל, תצורת הכבלים ויכולת העמסת המכולות משפיעים ישירות על עיצוב המערכת, התכנון הלוגיסטי ועלות הנחיתה. ל-LR7-72HVHF יש מקדם צורה של 2382 × 1134 × 30 מ"מ ומשקלו 28.5 ק"ג.
מפרט האריזה שסופק הוא 35 מודולים למשטח, 140 מודולים לכל מיכל GP 20' ו-700 מודולים לכל מיכל HC 40'. ניתן להשתמש בנתונים אלו כהתייחסות ראשונית לתכנון המשלוח ויש לאשר אותם מול תצורת האריזה הסופית לפני כל הזמנה.
|
פָּרָמֶטֶר |
מִפרָט |
|
מידות |
2382 × 1134 × 30 מ"מ |
|
מִשׁקָל |
28.5 ק"ג |
|
מִסגֶרֶת |
סגסוגת אלומיניום אנודייזית |
|
תיבת צומת |
IP68, שלוש דיודות |
|
זְכוּכִית |
זכוכית בודדת, זכוכית מחוסמת מצופה 3.2 מ"מ |
|
כבל פלט |
4 מ"מ; +400 / -200 מ"מ; אורך ±1400 מ"מ יכול להיות מותאם אישית |
|
אריזה |
35 יח'\\מזרן; GP 140 יח'/20'; 700 יח'/40' HC |
ערך פרויקט ורכש
ה-LR7-72HVHF ממוקם סביב שילוב של יעילות גבוהה, התאמה מעשית לגג והבטחת כוח-לטווח ארוך. עבור צוותי רכש B2B, הצעת הערך אינה מוגבלת להספק המדורג של המודול: היא כוללת גם את היכולת לבחור מתוך שבע דרגות הספק, מפרט מכני מוגדר, מגבלות תפעול מתועדות וכיסוי אחריות לטווח ארוך.
עבור EPCs ומתקין
טווח ה-640–670W מספק אפשרויות כוח מרובות בתוך סדרה אחת, בעוד שהמידות המוגדרות, המאפיינים החשמליים והדירוגים המכניים תומכים בתכנון המערכת ובתכנון הרכש.
עבור מפיצים
משפחת מוצרי BC ביעילות גבוהה-עם אפשרויות הספק מרובות יכולה לספק סולם מוצרים ברור לדרישות שונות על הגג. אחריות המוצר ל-15- שנים ו-30 שנות אחריות על הספק ליניארי מספקות גם מידע חשוב לדיוני מכירות מול לקוחות.
לבעלי פרויקטים מסחריים ותעשייתיים
השילוב של יעילות מודול גבוהה, עיצוב מסגרת-מצמצם-השפעת אבק ואחריות ארוכת טווח על חשמל- נועד לתת מענה לשלושה חששות מעשיים: אזור התקנה זמין, תנאי הפעלה חיצוניים ותפוקת אנרגיה לטווח ארוך.
שאלות נפוצות
Q: מהו טווח ההספק LR7-72HVHF?
ת: סדרת LR7-72HVHF מכסה 640W עד 670W, עם שבע דרגות הספק: 640W, 645W, 650W, 655W, 660W, 665W ו-670W.
Q: מהי יעילות המודול הגבוהה ביותר?
ת: ה-LR7-72HVHF-670M מגיע ל-24.8% יעילות מודול.
Q: באיזו טכנולוגיית תאים משתמשים?
ת: הסדרה משתמשת בטכנולוגיית תא BC- המצוידת בתאי HPBC 2.0.
Q: מהם תנאי האחריות?
ת: גיליון הנתונים מציין אחריות של 15 שנים לחומרים ועיבוד ואחריות ל-30 שנה לתפוקת הספק ליניארית נוספת.
Q: מהי השפלה- הראשונה בשנה?
ת: הפחתת ההספק שצוינה בשנה הראשונה-ת היא פחות מ-1%.
Q: מהי השפלה משנה 2 לשנה 30?
ת: ירידת ההספק השנתית שצוינה היא 0.35% משנה 2 עד שנה 30.
Q: מהו מתח המערכת המקסימלי?
ת: מתח המערכת המרבי הוא DC 1500V בהתאם לדרישות IEC המצוינות בגיליון הנתונים.
Q: מהן מגבלות טמפרטורת העבודה?
ת: טווח הטמפרטורות המבצעיות שצוין הוא -40 מעלות עד +85 מעלות .
Q: מה הגודל והמשקל של המודול?
ת: מידות המודול 2382 × 1134 × 30 מ"מ ומשקלו 28.5 ק"ג.
Q: האם ניתן להתאים את אורך כבל הפלט?
ת: גיליון הנתונים מפרט כבל פלט בגודל 4 מ"מ ומציין שניתן להתאים אישית את אורך הכבל.
Q: אילו יישומים ממליץ גליון הנתונים?
ת: גיליון הנתונים מדגיש במיוחד גגות רעפים מפלדה בצבעים תעשייתיים ומסחריים ותרחישי התקנה -קטנים בזווית.
